Hiểu về Phân tích Khuôn (Mold Analysis)
Creo Parametric / Creo+
TỔNG QUAN
Mold Analysis Extension là một mô-đun phân tích được tích hợp sẵn trong Creo Parametric. Bạn có thể dùng công cụ này để quan sát chi tiết cần ép khuôn và xem cách nó hoạt động trong các điều kiện được xác định trước. Trong quá trình phân tích, bạn có thể thêm vị trí cổng phun (gate), gán vật liệu và thực hiện các phép phân tích mô phỏng.
CỔNG PHUN (GATES)
Cổng phun là các lỗ mở nơi nhựa được bơm vào lòng khuôn. Vị trí đặt cổng phun đóng vai trò rất quan trọng trong quá trình ép phun — vì nếu bố trí sai, vật liệu có thể không điền đầy được lòng khuôn, gây lỗi sản phẩm.
Với Mold Analysis Extension , bạn có thể đặt cổng phun thủ công hoặc tự động.
-
Đặt cổng phun thủ công cho phép bạn chọn vị trí mong muốn trực tiếp trên mô hình. Bạn có thể thêm bao nhiêu cổng tùy ý và định nghĩa đường kính riêng cho từng cổng.
-
Đặt cổng phun tự động sẽ tự động xác định vị trí cổng dựa trên các tham số bạn cung cấp. Bạn cần chọn hệ tọa độ tham chiếu (reference coordinate system) để xác định hướng kéo khuôn (pull direction). Trong chế độ này, mỗi cổng có một đường kính cố định. Hệ thống có thể tính toán tối đa sáu vị trí cổng khác nhau và xác định vị trí tối ưu dựa trên các tham số đã thiết lập.

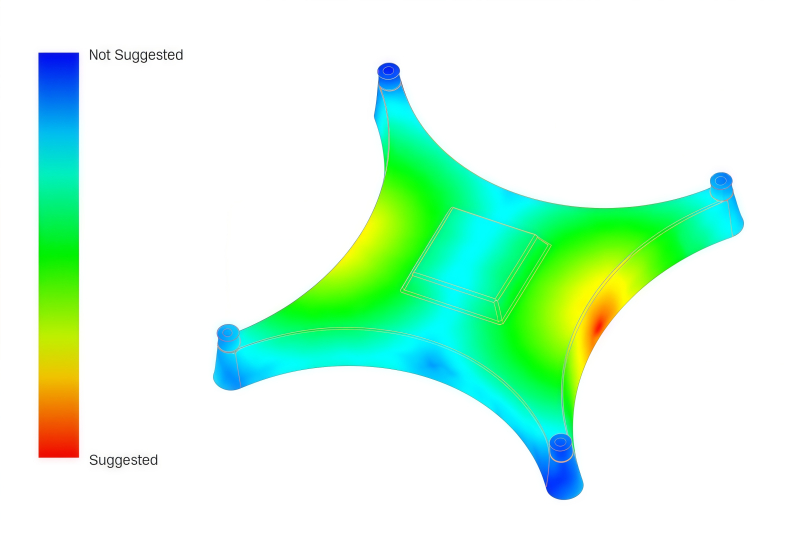

Tạo cổng phun tự động - Automatic Gate Creation
VẬT LIỆU (MATERIAL)
Mold Analysis Extension cung cấp thư viện vật liệu phong phú để bạn lựa chọn. Bạn có thể chọn loại vật liệu, nhà sản xuất, và cấp độ (grade) tương ứng. Các đặc tính polymer của từng vật liệu đã được định nghĩa sẵn trong thư viện. Ngoài ra, bạn cũng có thể tạo vật liệu tùy chỉnh và tự thiết lập các thông số đặc trưng cho vật liệu đó.

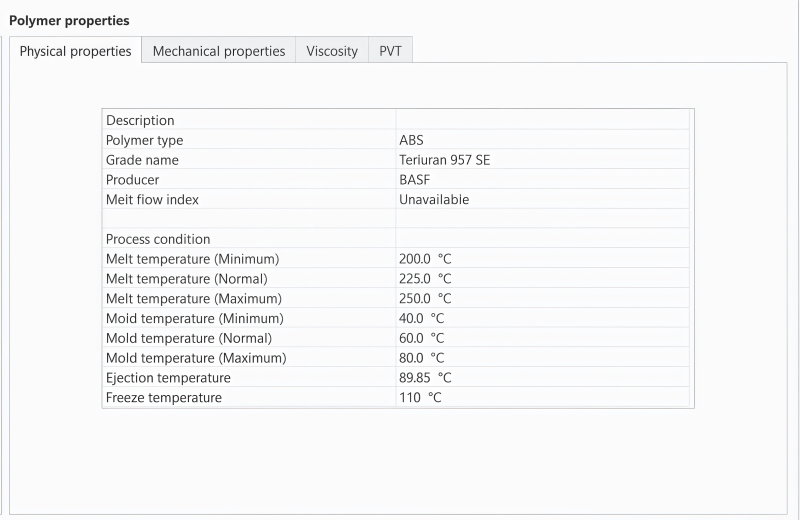

Thuộc tính của vật liệu Polymer - Material Polymer Properties
THIẾT LẬP PHÂN TÍCH (ANALYSIS SETUP)
Trong phần Analysis Setup , bạn có thể tạo nhiều kịch bản phân tích cho cùng một mô hình. Mỗi kịch bản có thể dùng vật liệu khác nhau hoặc vị trí cổng phun khác nhau. Sau khi thiết lập xong, bạn có thể chạy phân tích và lưu kết quả vào thư mục mong muốn.
KẾT QUẢ PHÂN TÍCH (ANALYSIS RESULTS)
Sau khi phân tích hoàn tất, bạn có thể xem các kết quả mô phỏng. Mặc định, hệ thống hiển thị Thời gian điền nhựa (Melt Front Time) đầu tiên. Ngoài ra còn có các kết quả khác như:
-
Khả năng ép khuôn (Moldability)
-
Bẫy khí (Air Traps)
-
Đường hàn (Weld Lines)
-
Co ngót thể tích (Volumetric Shrinkage)
-
Nhiệt độ (Temperature)
-
Tỷ lệ lớp đông đặc (Frozen Layer Ratio)
Bạn có thể dùng View Control để xem mô phỏng quá trình điền khuôn.
TRỢ LÝ KẾT QUẢ (RESULTS ADVISOR)
Công cụ Results Advisor cung cấp tổng quan về các khu vực có thể cần cải thiện và gợi ý cách khắc phục. Ví dụ:
-
Kết quả có thể cho thấy vết hàn (weld lines) sẽ xuất hiện ở vị trí nào.
-
Hệ thống giải thích ý nghĩa của chúng và đề xuất cách giảm thiểu — như tăng tốc độ phun hoặc giảm thời gian điền khuôn.
BÁO CÁO KẾT QUẢ (REPORTS)
Sau khi phân tích thành công, bạn có thể tạo báo cáo tự động bằng tính năng Generate Report. Báo cáo có thể xuất ra file PowerPoint (.pptx) hoặc HTML. Tất cả dữ liệu liên quan — bao gồm thông tin vật liệu, hình ảnh, biểu đồ — đều có thể xuất và lưu lại theo nhu cầu của bạn.

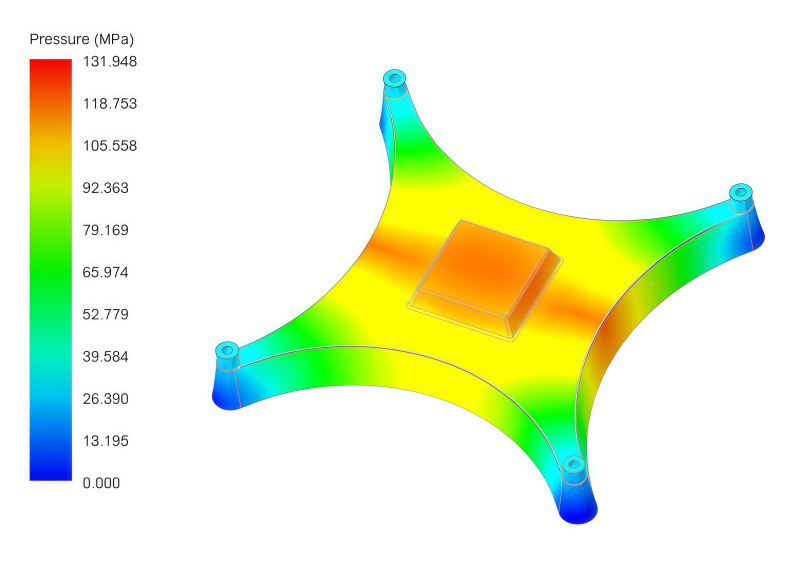

Kết quả áp suất – Pressure Results
TỔNG KẾT
Mold Analysis Extension trong Creo Parametric là công cụ mạnh mẽ giúp các kỹ sư và nhà thiết kế đánh giá khả năng ép khuôn ngay trong quá trình thiết kế sản phẩm.
Thay vì phải thử nghiệm tốn kém trên khuôn thực tế, bạn có thể phân tích và tối ưu hóa thiết kế ngay trên mô hình 3D , đảm bảo sản phẩm đạt chất lượng cao và giảm đáng kể chi phí cũng như thời gian phát triển.
Những lợi ích nổi bật của Mold Analysis:
-
✅ Dự đoán lỗi trước khi sản xuất: Phát hiện sớm các vấn đề như rỗ khí, vết hàn, hoặc co ngót thể tích.
-
✅ Tối ưu hóa vị trí cổng phun: Xác định vị trí nạp nhựa hiệu quả nhất với chế độ tự động thông minh.
-
✅ Thư viện vật liệu phong phú: Lựa chọn nhanh chóng vật liệu nhựa phù hợp hoặc tự định nghĩa vật liệu riêng.
-
✅ Báo cáo phân tích chuyên nghiệp: Xuất báo cáo trực quan dưới dạng PowerPoint hoặc HTML, giúp dễ dàng chia sẻ và trình bày kết quả.
-
✅ Tích hợp trực tiếp trong Creo: Không cần xuất mô hình sang phần mềm khác, tiết kiệm thời gian và đảm bảo tính chính xác của dữ liệu thiết kế.
Nhờ khả năng mô phỏng chính xác quá trình ép nhựa , Mold Analysis giúp doanh nghiệp rút ngắn chu kỳ phát triển sản phẩm , nâng cao độ tin cậy , và đảm bảo chất lượng ngay từ giai đoạn thiết kế.
**Tìm hiểu thêm về Creo và các mô-đun mở rộng chuyên dụng,**hãy liên hệ với đội ngũ tư vấn kỹ thuật của công ty VietCAD để được hỗ trợ chi tiết hơn.
