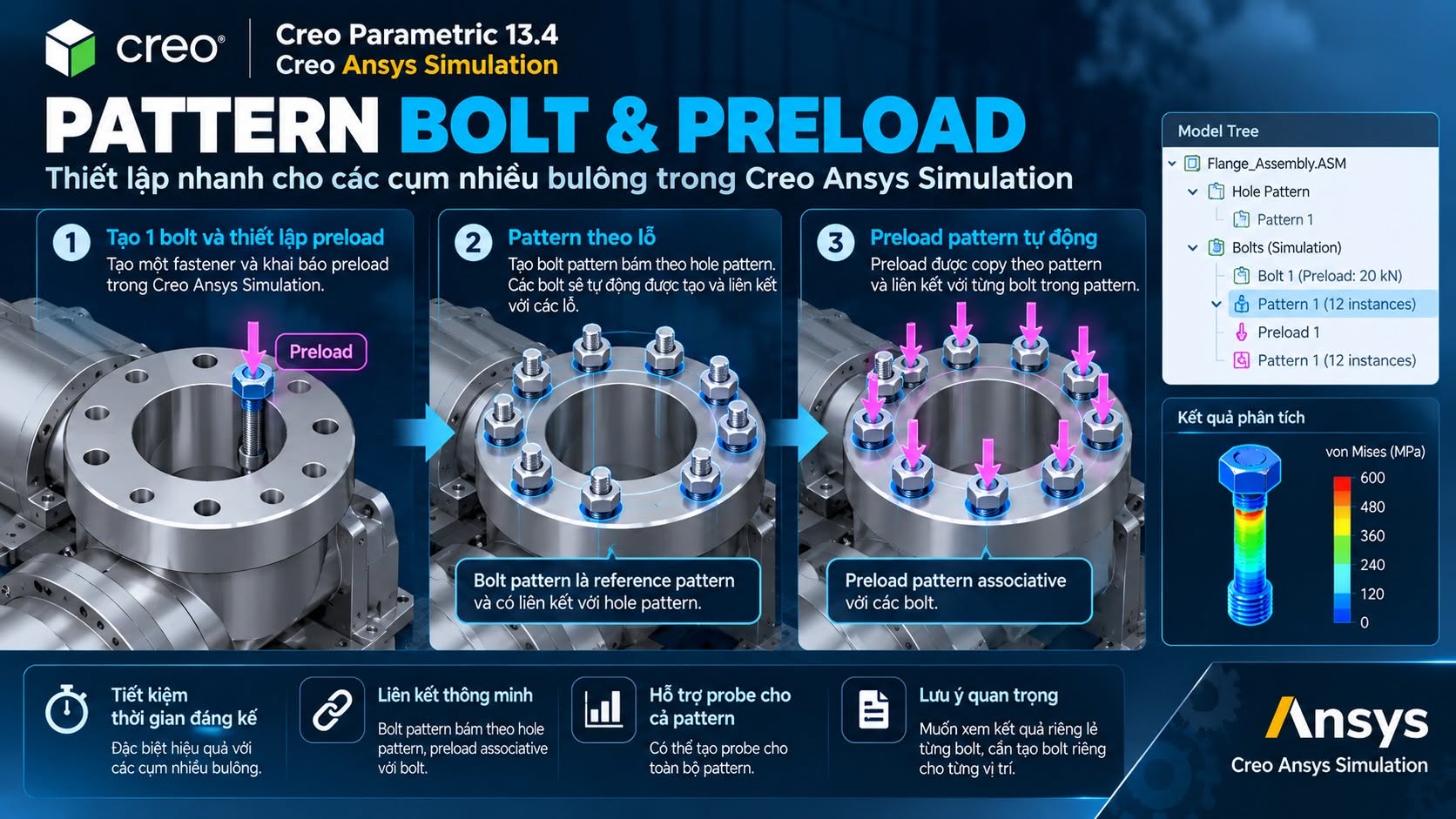

🔧 Creo 13.4: Pattern Bolt & Preload Trong Creo Ansys Simulation
Với những assembly có nhiều bulông giống nhau, việc tạo từng bolt và khai báo preload thủ công có thể tốn rất nhiều thời gian.
Trong Creo Parametric 13.4, Creo Ansys Simulation hỗ trợ patterning cho Bolts và Preloads.
Workflow bắt đầu bằng việc tạo một fastener. Sau đó, bolt có thể được Pattern trực tiếp từ Model Tree. Bolt pattern sử dụng reference pattern và associative với hole pattern nơi các bolt được đặt.
Preload pattern cũng associative với các bolt. Khi pattern thay đổi, cách thiết lập này giúp duy trì mối liên kết thay vì phải dựng lại từng preload riêng lẻ.
PTC cũng cung cấp probe cho toàn bộ pattern. Một lưu ý quan trọng: nếu cần xem kết quả riêng cho từng bolt, người dùng cần tạo các bolt riêng lẻ.
Với các cụm flange, housing hoặc assembly có hàng chục bulông, cải tiến này có thể giảm đáng kể thời gian thiết lập bài toán simulation.
Nguồn: PTC Help Center
