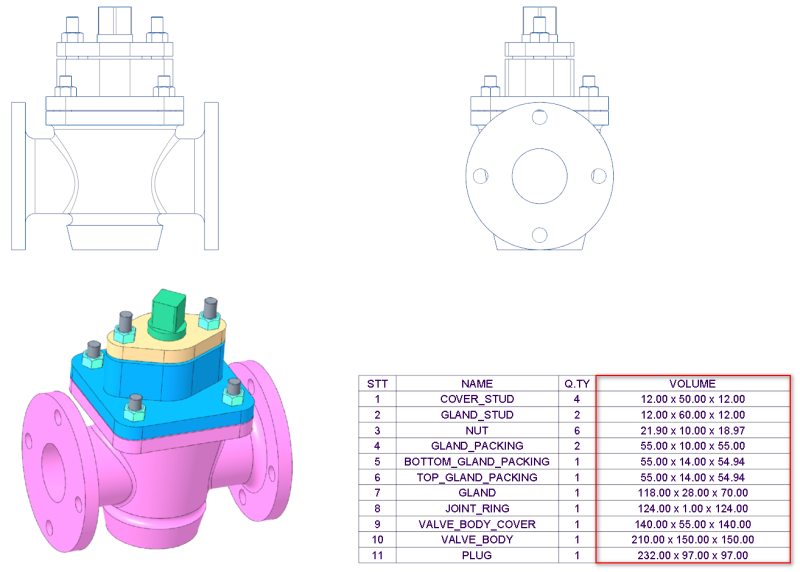

I. CÁC BƯỚC GIÚP BẠN XUẤT KÍCH THƯỚC TỪNG PART VÀO BẲNG BOM VỚI ENCLOSURE VOLUME

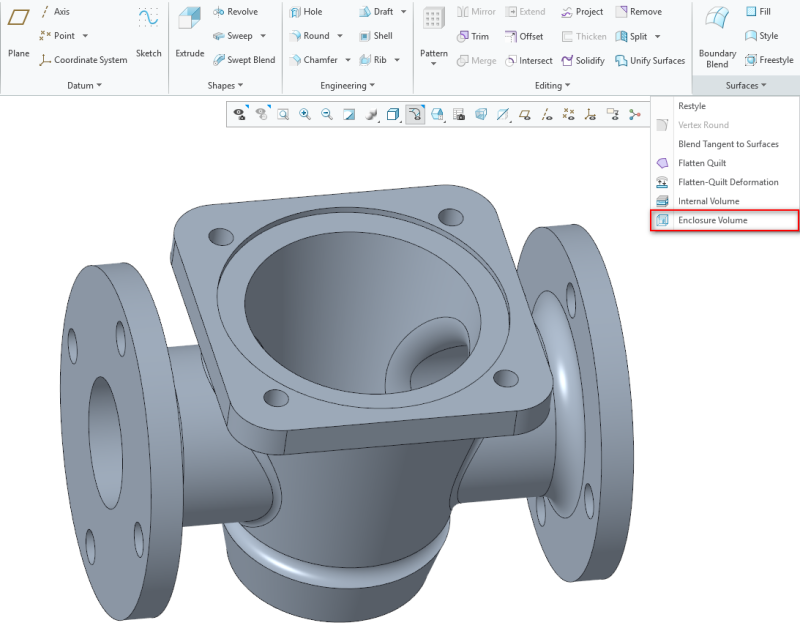

1. Mở từng Part lên và vào Enclosure Volume

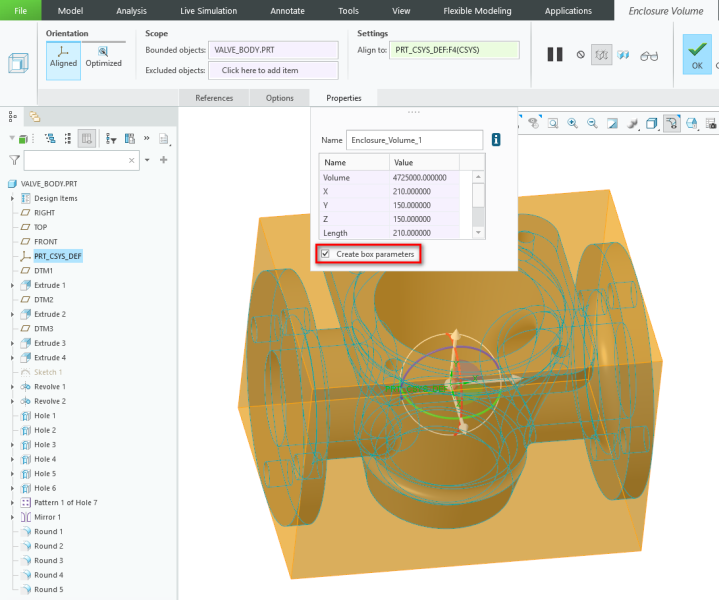

2. Tại Tab Properties - check vào Create box parameters - sau đó nhấn OK

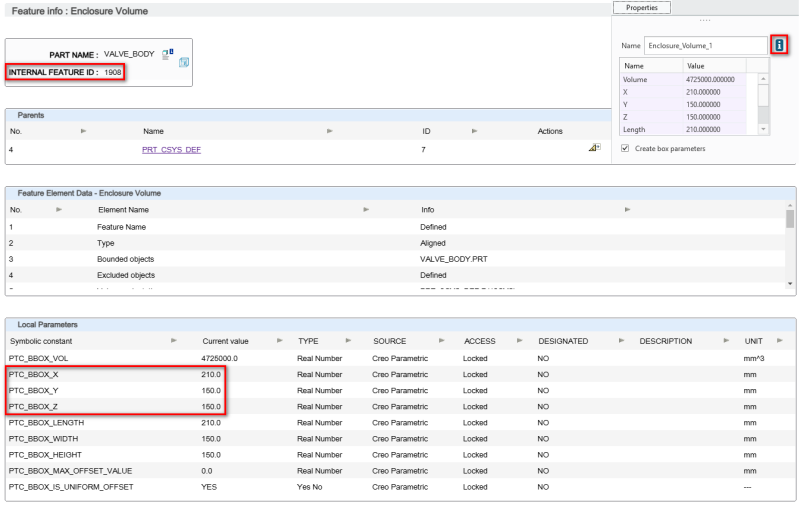

3. Vào Information để tra Feature ID và tên biến của XYZ

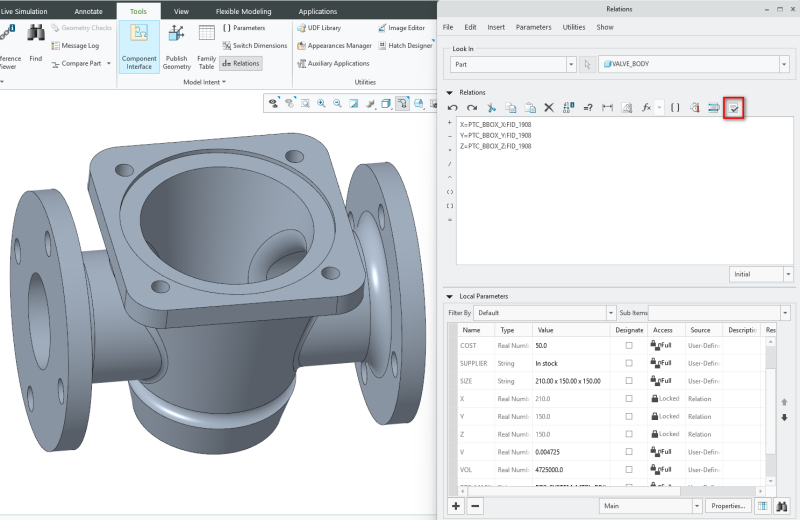

4. Vào Relations nhập công thức - nhấp và execute và xem tên biến xuất ra XYZ

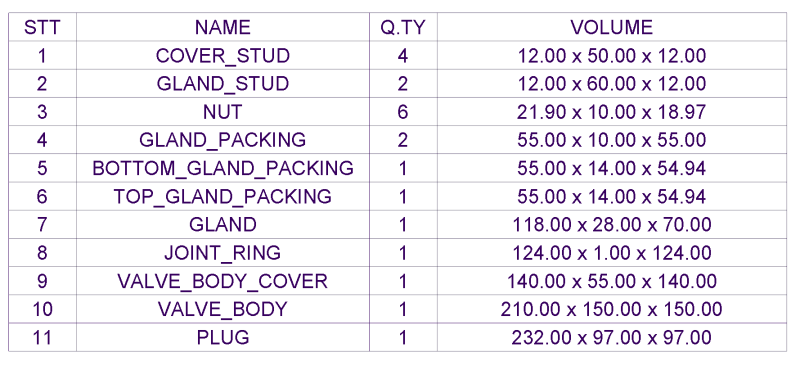

5. Cuối cùng, vào Repeat Region - chọn vào chỗ cần xuất, nhập hàm asm.mbr.SIZE và nhấn Update Tables
II. TỔNG QUÁT
Việc có thêm tính năng tạo Parameter với Enclosure Volume trong phần mềm PTC Creo Parametric cho kích thước bao, giúp ta dễ dàng xuất kích thước bao của từng Part trong cụm lắp ráp Assembly vào bảng BOM trong môi trường Drawing. Ngoài ra, việc xuất kích thước bao tự động của từng part con giúp cho các kỹ sư tiết kiệm được rất nhiều thời gian và công sức, giảm thiểu rất nhiều sai sót trong quá trình thiết kế.
